一、TH系列斗提

　　1、工作原理

　　TH系列斗式提升機用于垂直輸送各種粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料，是一種圓環鏈斗提，采用混合式或重力卸料，挖取式裝料;牽引件用優質合金鋼高度圓環鏈;中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊，鏈輪采用可換輪緣組合式結構。

　　2、設備優勢

　　TH系列提升機使用壽命長，輪緣更換工作簡便，下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件;適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料，且物料溫度在250℃以下，如煤、水泥、碎石、砂子、化肥、糧食等。

　　3、技術參數

二、TD,D系列提升機

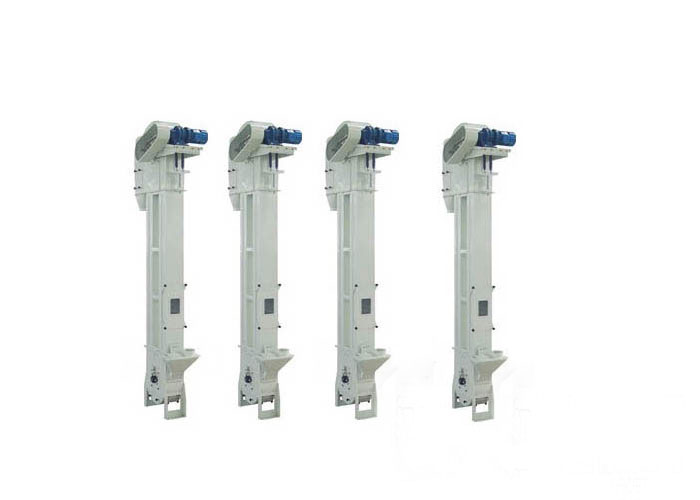

　　1、設備簡介

　　TD系列垂直提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度高為40m;嚴格按照J(rèn)B3926-85《垂直斗式提升機》標準設計制造，目前國內常用的均為垂直式。

　　2、設備特點

　　2.1、設備結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超過60℃;

　　2.2、TD系列斗式提升機與傳統D型相比，輸送效率高、料斗形式多，應優先選用;有四種料斗，即：Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗);

　　2.3、提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少;

　　2.4、驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少;

　　2.5、使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象，本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損;

　　2.6、運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。

　　3、基本結構

　　TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。 傳動裝置配有YZ型減速器ZQ(或YY)型減速器，YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠，具有噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力等優勢。

三、TB系列斗式提升機

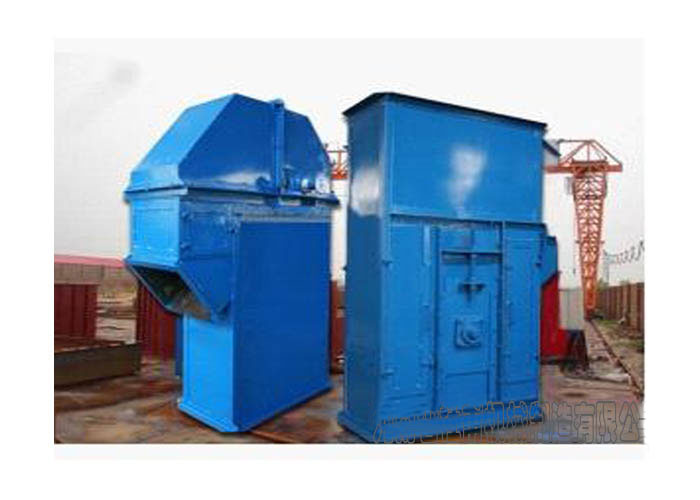

　　1、設備簡介

　　TB系列垂直斗提機采用板式套筒滾子鏈為牽引構件，料斗固定在鏈板上并連續布置，用流入式裝載，低速重載卸料的斗提機;本機適用于輸送中等及大塊狀的、易碎的和磨琢性的堆積密度小于2t/m3的物料，物料溫度不超過2500C，如塊煤、礦石、卵石、焦碳等 。

　　2、用途及特點

　　垂直斗式提升機廣泛用于礦山、冶金、建材、煤炭、水電等部門垂直提升塊狀、粒狀、粉狀漫壓不超過250℃的物料，如礦石、煤炭、焦炭、水泥、石砂等。是一種新型節能、高效的提升設備，在老廠進行技術改造時，可用其取代，近似規格的HL、PL型斗提機，本機具有結構簡單，占地面積小，技術指標先進，工作可靠，使用維修方便等特點。

　　3、設備選擇須知

　　TB型斗式提升機的結構形式繁多，請按《TH、TB型垂直斗式提升機選用與使用說明書》進行選型設計，提供訂貨總圖或委托制造單位選型設計，但需提供所必需的原始資料，安裝基礎螺栓由用戶自備。
