吊具

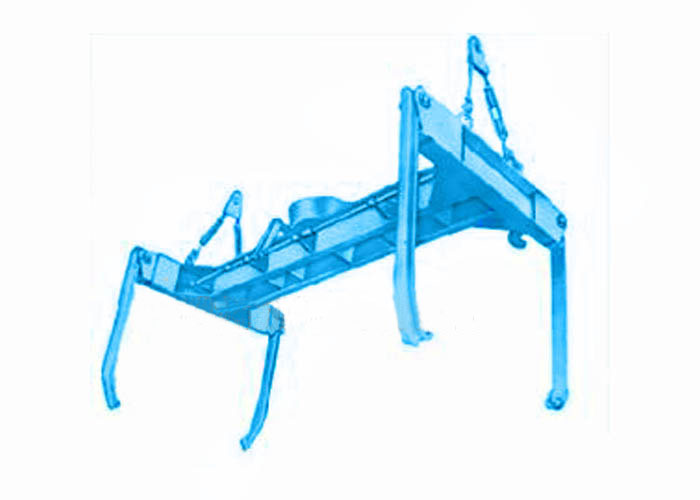

  加氣混凝土砌塊翻轉吊具與雙梁雙鉤吊車配套使用，用于脫模和吊運坯體等。空翻吊具將坯體連模具一起吊起，將?？蚍D(zhuǎn)九十度，然后由翻轉吊具機械手自動開啟?？蛎撃＃雅黧w連同側板側立在第一輛切割小車上，隨后即可進行坯體切割。所以說加氣混凝土翻轉吊具是加氣混凝土生產線中輔助空翻切割機工作的關鍵配套設備，是加氣混凝土砌塊設備中的主要配套設備。該空翻吊具采用液壓推進器的結構，從而使四個掛鉤可以自動張合。 加氣混凝土砌塊吊具分活動式和整體式兩種形式，側板雙層中空起保溫作用，內側板選用8mm厚鋼板焊接而成，增加其鋼性、防止變形，延長使用周期。

  使用注意事項

  1.翻轉吊具使用過程中應嚴格按照指定承重進行工作，不得超過額定起重量；

  2.操作時應平穩起吊，這樣可避免與其他設備發生碰撞導致變形；

  3.應做好吊具上的鋼絲繩保養工作：定時涂抹潤滑油或潤滑脂，尤其是其彎曲處；

  4.對構件、吊環、旋鎖、耳板及索具卸扣等主要受力部件至少應每3個月檢查一次，避免出現裂紋和嚴重變形；

  5.翻轉吊具上的各個油杯的主要活動連接處應根據使用情況適時加注潤滑油；

  6.應經常檢查翻轉吊具指示板上的指示標識，一旦發現其涂料脫落，需及時進行修補

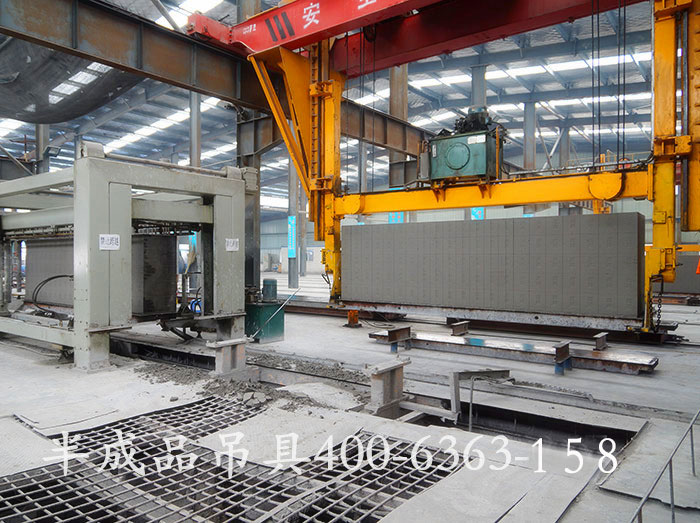

  成品吊具是加氣混凝土磚設備中一道銜接工序中的設備，半成品吊具作用就是切割工段切割完成后，通過半成品吊具把坯體吊至加氣磚設備蒸養小車進行入釜編組。

  ① 棘爪的拉伸彈簧是否損壞，如損壞，則應更換；

  ② 傳動機構是否出現卡滯，如卡滯，屬潤滑不良的，則應在傳動機構的活動連接處加注潤滑油（或潤滑脂）。如屬導向銷過緊，應適當調松螺母。如屬連接松動、傳動管或其他桿件變形，則應矯正；

  ③ 緩沖彈簧拉伸量是否過小，若過小，則應縮短緩沖彈簧連接的鋼絲繩長度。

  （2）使用中應防止吊具指示板上的指示標識涂料脫落。一經發現，需及時補原指示標識的涂料。

  （3）對于吊具上的鋼絲繩，應適時地清洗并涂以潤滑油或潤滑脂，特別是鋼絲繩彎曲處。

  （4）對于主要受力構件、吊環、旋鎖、耳板及索具卸扣，在正常使用清況下，至少應每3個月檢查一次，不得有裂紋和嚴重變形。

  （5）所有油杯，包括棘輪機構油杯、滑動軸承座上的油杯和旋鎖箱的油杯，主要活動連接處應根據使用情況適時加注潤滑油。

  （6）經常檢查繩卡是否松動，緩沖彈簧是否過度拉伸，發現問題及時處理。

  （7）每種吊具均不得超過額定起重量，緩沖彈簧也不得過度拉伸。

  （8）吊運過程中應平穩起吊，避免因吊具和起重機或其他設備等發生相互撞擊而變形。
